コリオリ質量流量測定
コリオリ質量流量計工業用流体計測技術の最高峰。石油・ガス、食品生産、製薬などの多くの業界は、効率、安全性、精度、コスト管理を重視しています。圧力と温度に基づく間接的な計算ではなく質量流量を直接測定する、流れ力学に対する比類のない洞察も人気の理由です。厳しい天候や加工条件下でもリアルタイムで正確な測定値を提供するデバイスは、特に複雑な変動に苦戦している業界にとって、まさに変革をもたらすものです。
マスフローメーターとは何ですか?
質量流量計は、製造プロセス全体を中断することなく、パイプを通過する流体の流量を測定するために使用されます。単位時間当たりのパイプラインを介した大量の送信を測定します。質量流量測定は、関連業界におけるほとんどのレシピの配合、物質収支の決定、請求および保管転送の重要な基礎とみなされています。このような用途では、信頼性と精度が最も重要です。
質量流量計はどのように機能するのでしょうか?

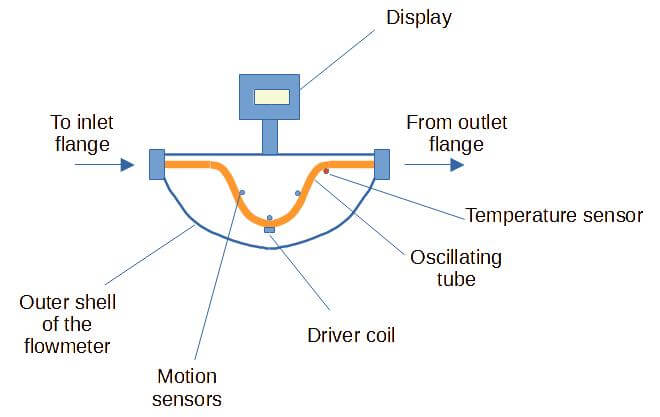

質量測定に適用される 2 つの異なる技術は、慣性と熱です。前者の慣性計はコリオリ効果を利用したコリオリ流量計として知られています。パイプを通過する流体は、パイプ内に見かけの回転が機械的に導入されることでコリオリ加速を受けます。液体の流れの過程で発生する偏向力は、測定された質量流量の関数になります。

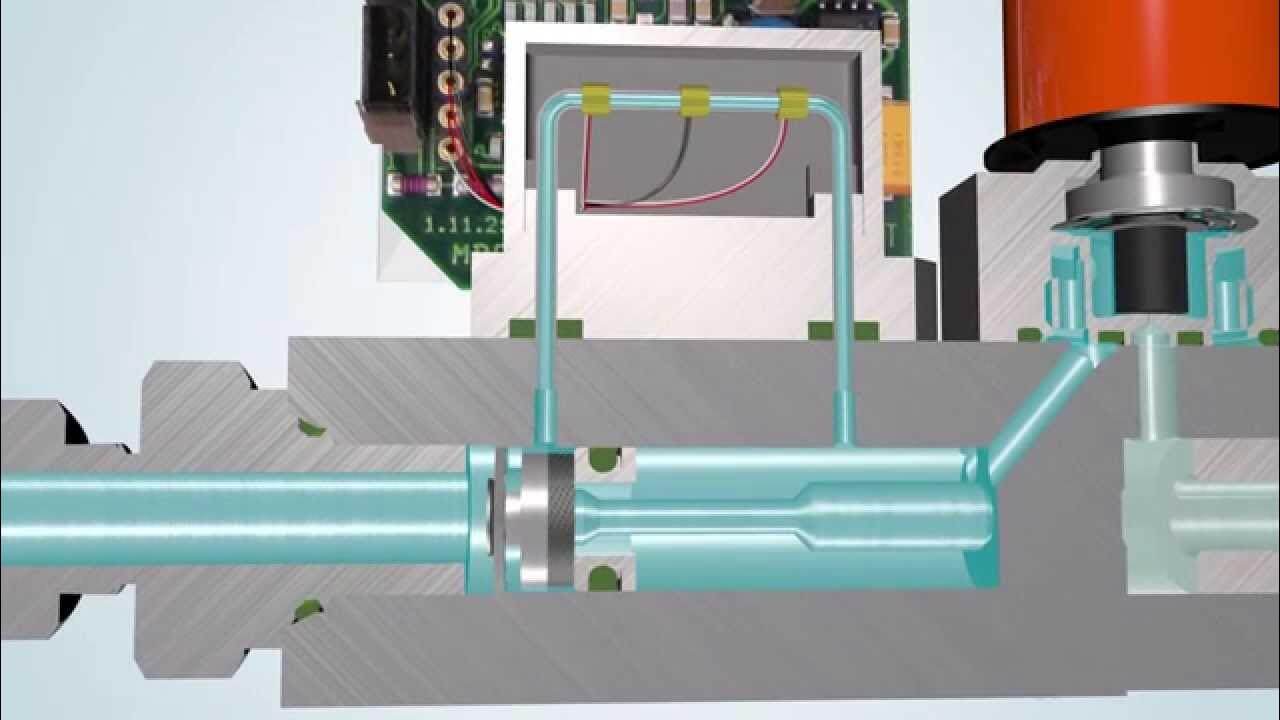

後のほう熱式質量流量計気体や液体の流量を直接測定します。流れる流れに一定量の熱を導入する場合でも、プローブを一定の温度に維持する場合でも、熱式質量流量計は 2 つの温度センサーと電気ヒーターで動作します。上の段落で説明しています熱式質量流量計の仕組み.
マスフローメータの原理は何ですか?
質量流量計は、単位時間あたりに特定の点を流れる物質の質量を測定することを目的としています。ただし、熱、コリオリ、超音波、渦など、対象を絞った正確な測定を行うテクノロジーは異なります。のコリオリ質量流量計は、その精度と信頼性により最も人気のある流量計の 1 つです。
マスフローメータの精度とレンジアビリティ
マスフローメータは優れた精度と再現性により、精度を重視する業界で愛用されています。質量流量計のレンジアビリティとは、測定可能な最大範囲を指します。一般に、質量流量計の範囲はその不正確さに反比例します。このような関係が生じる理由は、広範囲の流量計に装備されているミューティング感度センサーが、過感度の狭い範囲の流量計ほど感度が低いことにあります。
流量計の適切なレンジアビリティを選択するにはどうすればよいですか?
実際の用途に基づいて適切な流量計を選択する場合は、流体の種類、流量範囲、精度、温度、圧力などの要素を考慮する必要があります。適切なフルスケール範囲を選択する前に、まず流量範囲を決定する必要があります。流量範囲が狭い場合は、精度を高めるために小範囲質量流量計が推奨されます。さらに、周囲の温度と圧力も最終的な精度に影響を与える要因となります。高温高圧の場合には、高温高圧に耐えられるマスフローメータが優先して選択されます。
Lonnmeter のコリオリ質量流量計は、最大 100:1 の質量流量範囲で 0.1% ～ 0.05% の速度誤差を示します。曲線管の測定範囲は直管メーターに比べて広いです。メーターの合計誤差は、基本不正確さとゼロシフト誤差の両方で構成されます。ゼロシフト誤差は、ゼロ流量状態での不規則な信号出力の結果です。ゼロシフト誤差は誤差の主な原因であり、通常、測定レートの 1% ～ 2% を占めます。
一部のメーカーは、高流量の流量のパーセンテージ、流量のパーセンテージ、およびゼロシフト誤差の形式で全体の精度を示しています。比較する際には、トリックが含まれるため、仕様を確認することが重要です。
マスフローメータの用途と制限
質量流量計は、環境変数、測定値、計算の影響を受ける傾向があります。調整に誤差があると、機器の損傷、効率の低下、精度の低下を引き起こす可能性があります。質量流量計で発生する可能性のある次の問題を確認してください。
No.1 検出のために流速が増加すると圧力が低下する可能性があります。
No.2コリオリ計は他の流量計に比べて高価です。また、より大きなサイズのパイプには適用できませんでした。
No.3 飽和ガス中の水分の凝縮は、低い測定値とそれに伴う腐食を引き起こす可能性があります。
No. 4 センサー上のコーティングや材料の蓄積は、熱伝達の効率に影響します。
初期コストが高いにもかかわらず、コリオリ質量流量計は精度、メンテナンスの手間がかからず、耐久性が長期的には優れているため、多くの業界で価値のあるソリューションとなっています。質量、密度、温度の直接かつ信頼性の高い測定により、石油、ガスから食品、飲料に至るまで多用途に使用できます。
